一

、基于X射線安檢技術發展歷程

從1988年的洛克比空難，到2006年跨大西洋恐怖襲擊，再到2015年巴黎市區恐怖襲擊和2016年布魯塞爾爆炸案等，都讓我們意識到恐怖主義真實存在。隨著科技水平的不斷進步，恐怖分子的襲擊手段也是層出不窮。手中拿著一杯咖啡，但是杯里裝的可能是液體炸藥；看似平常用于治療和預防冠心病心絞痛的處方藥硝酸甘油，也可能成為殺人利器；生活中隨處可見的口香糖其實可以是精心偽裝的“塑料炸彈”。

為了能夠在不開包的情況下快速檢查乘客行李中的每一件物品，第一代基于X射線技術的行李物品掃描系統于上世紀70年代開始得到應用。技術上革命性的創新也帶來了各行各業安檢政策的頒布。直到2001年9月11日，歷史又給我們敲響了一次警鐘，恐怖分子利用現有安檢設備的局限性和安檢流程的漏洞，不停策劃各種襲擊事件。盡管在X光安檢機圖像中，行李中的大多數物品清晰可見，但是從單個角度對被檢物品進行照射，射線的強度實際上是其傳輸路徑上所有物質吸收信息重疊在一起的結果，會因?yàn)橹丿B而對很多類型的違禁物品難以檢查識別。即使是形狀特征明顯的刀具，在某些特定的角度擺放時，X光安檢機圖像中也難以被檢查發現。其次，X光安檢機圖像提供的只是某一方向的形狀信息，并沒有材料信息，所以在X光安檢機圖像中，塊狀或粉末狀爆炸物與日常用品非常相似，難以識別。

為了解決這個問題，以X射線技術為基礎的CT型爆炸物檢測研究和應用得到蓬勃發展。上世紀90年代，第一臺CT型爆炸物探測系統產品問世。初代安檢CT滑環每轉一圈，只能得到一幅斷層切片圖像。要獲取一個普通大小行李的全部信息，要長達10分鐘。另外，斷層切片圖像不同于傳統的X射線透視圖像，生澀難懂，安檢員需要接受大量的培訓和實際操作才能掌握切片識圖技能，因此難以滿足當時的應用需求。

隨著技術進步，新一代CT誕生了。它主要的技術改進包括：螺旋掃描技術、高速滑環技術、高性能計算技術、實時渲染技術。它成功的實現了在很短時間內生成連續的切片，而且作為整個安檢行業的巨大突破，有史以來第一次提供了黑白的三維圖像，也稱為單能CT。從此，CT被廣泛應用，尤其在全球各大機場。但單能CT只能獲得衰減系數的信息，在物質分辨能力上較弱，也就被后續出現的雙能CT逐步替代。

二

、雙能螺旋CT技術特點及應用

1. 雙能螺旋CT技術特點

雙能CT最常用的實現方式為螺旋CT，即X射線源和探測器陣安裝在可旋轉機架上，一次掃描即可完成對被檢物品的全方位檢查。檢測過程中，滑環圍繞檢測通道高速旋轉，X射線束將從不同角度對通道內物品的每個斷層進行掃描，探測器可獲取不同角度的X射線信號。對斷層內所有角度X射線信號進行重建計算，可獲得該斷層每一處位置的材料屬性信息，從而確定其切片結構。隨著被檢物品在檢測通道內的不斷前進，系統將獲得該物品每一個斷層的切片結構信息。所有斷層CT切片信息組合起來，最終可獲得被檢物品的三維立體圖像信息。

CT設備通過360度的全景掃描，獲得被檢物品的高清三維圖像。三維CT圖像可從任意方向查看被檢物品內部結構，消除了由于特殊角度、重疊遮擋等因素帶來的影響。如圖1所示通過三維圖像旋轉可以清晰看到腰帶中藏匿的刀具。

CT設備可獲取任意位置的切片圖像，在不打開箱包的情況下，通過一次掃描可清晰地顯示被檢物品內部的夾層，從多方面彌補二維圖像的不足。設備通過掃描還獲得了行李內部任意位置材料的物理特征信息，如密度和原子序數。并可通過對密度和原子序數的比對，實現對易燃易爆物品的自動報警。當設備發現被檢物品存在密度和原子序數與易燃易爆物品接近時，CT設備就會對該物品進行自動報警，從而協助安檢人員識別出人眼難以分辨的違禁物品。

圖2 爆炸物模擬物自動報警

眾所周知，筆記本電腦是非常復雜的物品，借助它可以藏匿、偽裝很多危險品。所以此前在機場隨身行李安檢的時候要把筆記本單獨拿出來過檢。目前CT技術還可以實現筆記本剝離的功能。如圖3所示通過筆記本剝離功能發現藏匿槍支。

圖3 三維剝離圖像

2. 雙能螺旋CT應用

借助CT這樣新的技術，不同領域的安檢有了一些新的改變。在民航托運行李檢查中，CT安檢設備可以取代原有的雙視角X光機，改造為CT高速在線安檢模式和開包間復檢使用模式。在高速在線應用模式下，所有的托運行李100%通過CT排爆檢查，提高機場的安全閾度和包裹通過率，降低無效開包率，使安檢流程更為便捷，減少了旅客的等待時間。

在民航手提行李解決方案中，可以利用CT設備改善和優化現有安檢流程。在歐美等國家的機場安檢中，采用CT設備的安檢站，筆記本電腦和液體已不再需要單獨取出進行查驗，更為便捷的流程提高了旅客的通過率，提升了旅客體驗。目前全球大型機場都在逐步進行手提行李CT設備的安檢升級。中國民航也已發布針對手提行李CT檢查的行業標準。同方威視推出的Kylin Ti系列手提行李CT成為國內第一個獲得民航手提行李CT許可的產品。

中國海關利用CT設備破解走私藏匿手法，結合機檢圖像和申報信息進行綜合研判，對其中偽報、夾藏等風險進行精準標注，進一步明確重點檢查目標，最大程度節約海關監管人力物力的同時，有效提升正面監管能力，實現快速通關。

在一些重點安防場所CT技術已經落地在應用，并且做到和公安聯網，更好更快的查爆，保障重點人群。

3. 螺旋CT局限性

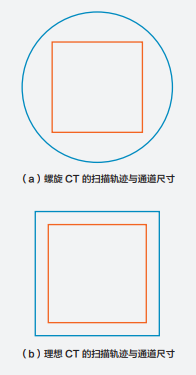

在螺旋CT的設計中，由于受限于滑環的環形結構，通道的利用效率沒有完全得以發揮。如圖所示，藍線為X射線源的軌跡，而紅框則代表著通道大小：（a）為螺旋CT的掃描軌跡與通道大小，可以看到為了覆蓋通道，螺旋CT需要更大的寬度與高度空間，造成了設備體積過大的問題；（b）則是掃描軌跡的理想情況，能夠緊貼掃描通道，如果按照這樣的設計，在相同掃描通道的情況下無疑會極大降低設備體積，增加實際中部署的便利性。

圖4

隨著螺旋CT的普及，我們對安檢的效率要求也隨之增加，目前的安檢CT通道尺寸最大在1m*1m左右，皮帶速度不超過0.5m/s，無法滿足更大、更多貨物過檢需求。但螺旋CT受向心力與環上設備的應力限制，通道的大小與檢測速度幾乎也達到極限。并且，圖像的分辨率與設備占地面積也制約了其應用前景。為了解決以上問題，催生了無旋轉結構的靜態CT成像技術。

三

、靜態CT技術特點及應用

1. 靜態CT技術特點

在靜態CT領域，美國Rapiscan、SureScan等公司先后研發了相關靜態CT產品。在國內，同方威視和清華大學憑借其深厚的技術優勢不僅研發了更大通道尺寸的WooKong系列產品，彌補了這一領域的空白，同時首創了全球第一臺航空貨物運輸集裝器CT設備CTitan，開啟了航空貨物安檢新模式。

其中WooKong系列產品采用了世界領先的分布式碳納米管光源，由“場致發射”X射線源代替了傳統的“熱致發射”射線源。場致發射效應是指對陰極材料施加一電場時，會降低陰極表面勢壘高度和寬度，在量子隧穿的效應下，一部分高能電子會穿過勢壘從而形成電流，這種方式不需要對陰極進行加熱，故被稱為冷陰極。場致發射陰極可以在常溫下工作，功耗小，所以其結構緊湊，體積小，同時易于在單個真空腔內集成多個陰極。而且場致電子發射不存在時間延遲性，易于實現高時間分辨率、程序可控的X射線發射。

在結構設計上，CT設備通過在物體周圍排布一系列X射線源并進行序列化曝光獲取完整的投影數據，通過靶點的高速切換可以達到幾十倍于滑環的等效轉速，實現遠遠高于螺旋CT的時間分辨率。由于在系統設計上避免了滑環的使用，靜態CT不但減少了噪音和振動，也降低了X射線源、高壓模塊、探測器等傳統環上部件的機械設計難度，使整機系統更為安全、可靠。

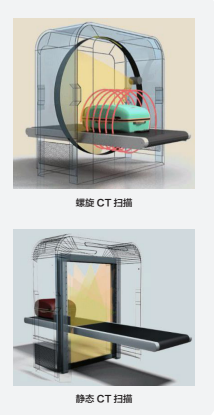

圖5 螺旋CT和靜態CT的掃描方式對比

在沒有滑環部件的限制下，設備的運行速度可以成倍增大，皮帶速度可達到1m/s以上甚至更高。利用碳納米管射線源能夠緊貼通道的設計，相比螺旋CT設備，在相同通道大小時設備具有更小的體積。隨著光源被快速切換，同等帶速下靜態CT設備獲取的信息更多，重建結果越準確，3D圖像更清晰。

2. 靜態CT應用

目前，WooKong系列靜態CT已在多個民航項目中得以落地應用，更大的通道尺寸、更快的速度以及更靈活的使用方式受到各類用戶的歡迎。

此外，同方威視的CTitan航空貨物運輸集裝器CT還能做到檢查高達3米、寬達4.73米的航空貨物運輸集裝器，實現航空貨物的整箱檢查。不同尺寸、不同速度的各類靜態CT產品已經在各個場合得到應用，實現安檢裝備的全面升級。

四

、AI為CT設備賦能

深度神經網絡學習與安檢CT技術的充分融合，推動了安檢的智能化進程。在深度神經網絡學習系統中，限制性因素往往是數據的質量和數量。安檢CT設備具備了完善的信息采集功能，可獲得全體積高清三維圖像，其采集的數據量是同等X光機設備的近100倍。所以基于CT智能檢查設備，可對產生的海量查驗數據進行有效利用，充分挖掘CT設備的智能化潛力，提升安檢效率。

在民航機場安檢應用中，安檢CT可擴展實現充電寶/鋰電池、打火機、點煙器和槍支部件等禁限帶品的智能識別，提升安檢通行效率；在海關查驗應用中，安檢CT搭載的智能審圖系統能有效對機檢圖像進行快速分析并給出相應結論和建議，有利于更加快速、準確、有效地識別各類攔截商品和申報商品，發現夾藏瞞報等違法犯罪行為。

五

、結語

自X射線發現以來，X射線成像技術得到迅猛發展，并成為安檢防爆領域的核心技術之一。螺旋CT憑借其高清的三維圖像、爆炸物自動報警功能、切片檢查能力等被廣泛應用在機場、海關、公安禁毒等領域。隨著靜態CT技術的成熟，其為安檢場地、通行效率、流程簡化等有更高要求的行業客戶提供了創新性解決方案。CT技術在AI的加持下，各類違禁品可實現更準確、更快速的自動識別，在未來安檢防爆領域?qū)⒕哂懈鼜V闊的前景。
